Menguasai Cara Membaca Jangka Sorong dengan Akurat

Must Read
Tolong Kasih Bintang Penilaian. Terima kasih.

Cara membaca jangka sorong – Pernahkah kamu bertanya-tanya bagaimana para ahli mengukur benda-benda kecil dengan sangat presisi? Rahasianya terletak pada alat bernama jangka sorong, sebuah alat yang mampu mengukur dengan ketelitian tinggi. Jangka sorong, dengan skala dan noniusnya yang unik, menjadi kunci untuk mengukur berbagai dimensi, seperti panjang, lebar, diameter, kedalaman, dan ketebalan dengan hasil yang akurat.

Dalam artikel ini, kita akan menjelajahi dunia jangka sorong, mulai dari mengenal jenis-jenisnya, cara membaca skala dengan tepat, hingga tips dan trik untuk menggunakannya dengan maksimal. Siap-siap untuk membuka mata dan pikiranmu, karena menguasai cara membaca jangka sorong akan membuka pintu menuju pengukuran yang lebih akurat dan presisi.

Mengenal Jangka Sorong

Jangka sorong, alat ukur presisi yang akrab di telinga para teknisi dan pekerja di bidang manufaktur, memegang peranan penting dalam dunia industri. Alat ini memungkinkan kita untuk mengukur dimensi benda dengan tingkat ketelitian yang tinggi, membantu dalam pembuatan produk dengan presisi dan kualitas yang terjamin.

Nah, kalau kamu sudah jago membaca jangka sorong, kamu bisa ngukur panjang daun selada yang kamu tanam! Coba deh cek cara menanam selada yang benar, biar daunnya tumbuh subur dan lebat. Setelah itu, kamu bisa pakai jangka sorong lagi untuk ngukur panjangnya. Gampang kan? Kayak ngukur panjang daun selada, ngukur benda dengan jangka sorong juga seru kok!

Fungsi Utama Jangka Sorong

Fungsi utama jangka sorong adalah untuk mengukur dimensi benda dengan tingkat ketelitian yang lebih tinggi dibandingkan dengan penggaris biasa. Jangka sorong dapat digunakan untuk mengukur:

  • Diameter dalam (ID) dan diameter luar (OD) suatu benda.
  • Kedalaman suatu lubang atau alur.
  • Ketebalan suatu benda.
  • Lebar suatu benda.
  • Sudut suatu benda.

Jenis-Jenis Jangka Sorong

Jangka sorong tersedia dalam berbagai jenis, masing-masing dengan spesifikasi dan kegunaan yang berbeda. Beberapa jenis jangka sorong yang umum digunakan antara lain:

  • Jangka sorong biasa: Jenis ini paling umum digunakan dan memiliki desain sederhana. Jangka sorong biasa umumnya digunakan untuk mengukur diameter, ketebalan, dan lebar benda.
  • Jangka sorong digital: Jenis ini dilengkapi dengan layar digital yang menampilkan hasil pengukuran secara langsung. Jangka sorong digital lebih mudah digunakan dan memberikan hasil yang lebih akurat dibandingkan dengan jangka sorong biasa.
  • Jangka sorong kedalaman: Jenis ini dirancang khusus untuk mengukur kedalaman suatu lubang atau alur. Jangka sorong kedalaman memiliki batang yang dapat digeser untuk mengukur kedalaman secara akurat.
  • Jangka sorong sudut: Jenis ini digunakan untuk mengukur sudut suatu benda. Jangka sorong sudut memiliki skala sudut yang memungkinkan pengukuran sudut dengan presisi tinggi.

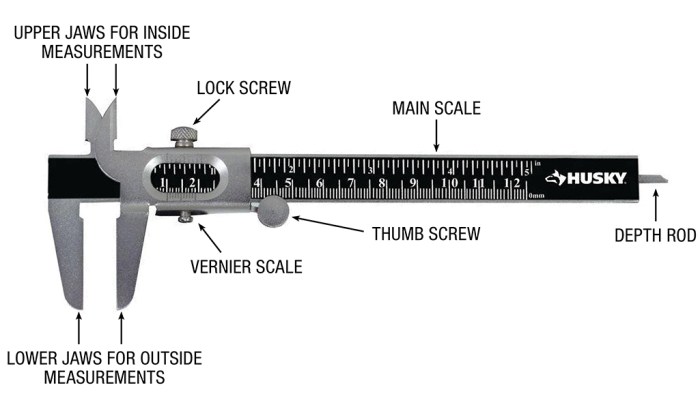

Bagian-Bagian Penting Jangka Sorong

Jangka sorong memiliki beberapa bagian penting yang bekerja bersama untuk menghasilkan hasil pengukuran yang akurat. Berikut adalah beberapa bagian penting jangka sorong dan fungsinya:

  • Rahang tetap: Bagian ini berfungsi sebagai titik referensi untuk pengukuran. Rahang tetap biasanya dilengkapi dengan skala utama yang menunjukkan satuan pengukuran.
  • Rahang geser: Bagian ini dapat digeser untuk menyesuaikan dengan dimensi benda yang diukur. Rahang geser dilengkapi dengan skala nonius yang membantu dalam membaca hasil pengukuran dengan tingkat ketelitian yang lebih tinggi.
  • Skala utama: Skala utama menunjukkan satuan pengukuran utama, seperti milimeter atau inci. Skala utama biasanya dibagi menjadi beberapa bagian yang mewakili satuan pengukuran.
  • Skala nonius: Skala nonius adalah skala kecil yang terletak di rahang geser. Skala nonius membantu dalam membaca hasil pengukuran dengan tingkat ketelitian yang lebih tinggi. Skala nonius biasanya dibagi menjadi 10 bagian, dan setiap bagian mewakili 1/10 dari satuan pengukuran skala utama.
  • Tombol pengunci: Tombol ini digunakan untuk mengunci rahang geser pada posisi yang diinginkan setelah pengukuran selesai.
  • Tombol pengatur nol: Tombol ini digunakan untuk mengatur rahang geser pada posisi nol sebelum melakukan pengukuran.

Spesifikasi Jangka Sorong

Setiap jenis jangka sorong memiliki spesifikasi yang berbeda, termasuk ketelitian, rentang pengukuran, dan kegunaan. Berikut adalah tabel yang menunjukkan spesifikasi beberapa jenis jangka sorong:

Jenis Ketelitian Rentang Pengukuran Kegunaan
Jangka sorong biasa 0.05 mm 0-150 mm Mengukur diameter, ketebalan, dan lebar benda
Jangka sorong digital 0.01 mm 0-200 mm Mengukur diameter, ketebalan, dan lebar benda dengan tingkat ketelitian yang lebih tinggi
Jangka sorong kedalaman 0.05 mm 0-150 mm Mengukur kedalaman suatu lubang atau alur
Jangka sorong sudut 0.05 derajat 0-360 derajat Mengukur sudut suatu benda

Cara Membaca Skala Jangka Sorong

Cara membaca jangka sorong

Jangka sorong, alat ukur presisi yang canggih, memungkinkan kita untuk mengukur benda dengan tingkat ketelitian yang tinggi. Untuk menggunakan jangka sorong dengan benar, kita perlu memahami cara membaca skala utama dan skala nonius yang ada pada alat ini.

Nah, kalau kamu udah paham cara membaca jangka sorong, kamu bisa mulai berlatih mengukurnya. Tapi sebelum itu, pastikan kamu tahu bagaimana cara menggunakan jangka sorong dengan benar, ya. Jangan sampai salah grip atau menekan tombolnya, nanti hasilnya bisa meleset! Setelah itu, kamu tinggal mencocokkan angka pada skala utama dan skala nonius untuk mendapatkan hasil pengukuran yang akurat.

Gampang kan?

Membaca Skala Utama

Skala utama pada jangka sorong mirip dengan penggaris biasa, menunjukkan satuan ukuran seperti sentimeter atau inci. Skala ini biasanya dibagi menjadi bagian-bagian kecil yang menunjukkan nilai tertentu. Misalnya, skala utama mungkin dibagi menjadi milimeter (mm), dengan setiap garis mewakili 1 mm.

Membaca jangka sorong itu gampang kok, kayak ngitung gula buat bikin teh tarik. Coba perhatikan skala utama dan skala nonius, sama seperti ngukur takaran susu dan teh di cara membuat teh tarik yang pas. Pastikan skala nonius yang sejajar dengan skala utama, baru deh kamu bisa dapetin ukuran yang akurat. Sama seperti ngukur takaran gula buat teh tarik, pasti deh teh tarikmu jadi nikmat!

Membaca Skala Nonius, Cara membaca jangka sorong

Skala nonius, juga dikenal sebagai skala vernier, adalah skala kecil yang bergerak bersama rahang geser. Skala ini terletak di bagian bawah skala utama dan digunakan untuk membaca angka di belakang koma. Skala nonius biasanya dibagi menjadi 10 bagian, dan setiap bagian mewakili 0,1 mm. Untuk membaca skala nonius, kita perlu menemukan garis pada skala nonius yang sejajar dengan garis pada skala utama.

Contoh Pengukuran

Misalnya, kita ingin mengukur diameter sebuah baut. Setelah mengunci rahang jangka sorong pada baut, kita dapat melihat skala utama menunjukkan 12 mm. Kemudian, kita cari garis pada skala nonius yang sejajar dengan garis pada skala utama. Misalnya, garis ke-4 pada skala nonius sejajar dengan garis pada skala utama. Karena setiap garis pada skala nonius mewakili 0,1 mm, maka pembacaan skala nonius adalah 0,4 mm.

Hasil pengukuran diameter baut adalah 12,4 mm.

Tabel Contoh Pembacaan

Skala Utama Skala Nonius Hasil Pengukuran
10 mm 0,3 mm 10,3 mm
15 mm 0,7 mm 15,7 mm
20 mm 0,1 mm 20,1 mm

Penggunaan Jangka Sorong: Cara Membaca Jangka Sorong

Oke, sekarang kita sudah paham cara membaca skala pada jangka sorong. Sekarang, mari kita bahas bagaimana menggunakan alat canggih ini untuk mengukur berbagai macam objek!

Mengukur Panjang, Lebar, dan Diameter

Jangka sorong adalah alat serbaguna yang bisa digunakan untuk mengukur panjang, lebar, dan diameter objek. Caranya cukup mudah, lho!

  • Pastikan objek yang akan diukur terletak di antara rahang tetap dan rahang geser.
  • Geser rahang geser hingga menempel erat pada objek.
  • Baca skala utama dan skala nonius untuk mendapatkan hasil pengukuran.

Untuk mengukur diameter, kamu bisa menempatkan objek di antara rahang jangka sorong, kemudian putar objek hingga mencapai diameter terluas. Lalu, baca skalanya seperti biasa.

Mengukur Kedalaman

Nah, untuk mengukur kedalaman, kamu perlu menggunakan rahang kedalaman yang ada pada jangka sorong.

  • Masukkan rahang kedalaman ke dalam lubang atau celah yang ingin diukur.
  • Geser rahang geser hingga menempel pada permukaan dasar lubang atau celah.
  • Baca skala utama dan skala nonius untuk mendapatkan hasil pengukuran.

Bayangkan kamu ingin mengukur kedalaman sebuah lubang kecil pada sebuah mesin. Kamu bisa dengan mudah menggunakan rahang kedalaman jangka sorong untuk mendapatkan hasil pengukuran yang akurat.

Mengukur Ketebalan

Jangka sorong juga bisa digunakan untuk mengukur ketebalan suatu benda.

  • Tempatkan benda yang ingin diukur di antara rahang tetap dan rahang geser.
  • Geser rahang geser hingga menempel erat pada benda.
  • Baca skala utama dan skala nonius untuk mendapatkan hasil pengukuran.

Contohnya, kamu bisa mengukur ketebalan sebuah lembaran logam atau ketebalan sebuah buku.

Tips dan Trik Membaca Jangka Sorong

Cara membaca jangka sorong

Oke, kamu sudah tahu cara membaca skala utama dan skala nonius pada jangka sorong. Sekarang saatnya kita naik level ke teknik-teknik jitu yang bikin pembacaanmu makin akurat dan hasil pengukuranmu makin presisi. Siap-siap, karena kita akan bahas beberapa trik jitu yang akan membuatmu jadi ahli dalam menggunakan jangka sorong!

Membaca Skala dengan Akurat

Nah, membaca skala itu gampang-gampang susah. Kadang mata kita suka iseng, ngelihatnya jadi nggak pas. Makanya, kita perlu teknik khusus biar nggak salah baca.

  • Posisi Mata: Pastikan matamu tegak lurus dengan skala, jangan miring-miring. Bayangkan kamu lagi ngelihat garis lurus di jalan, kalau miring kan jadi keliatan bengkok, ya kan? Sama halnya dengan skala jangka sorong, kalau miring bisa salah baca.
  • Garis Nol: Pastikan garis nol pada skala nonius tepat berimpit dengan salah satu garis pada skala utama. Ini penting banget, karena jadi patokan kita untuk menentukan nilai pengukuran.
  • Garis Cocok: Cari garis pada skala nonius yang tepat berimpit dengan garis pada skala utama. Jangan buru-buru, teliti ya! Kalau kamu nggak yakin, ulangi lagi dari awal.
  • Perhatikan Angka: Setelah menemukan garis yang cocok, perhatikan angka pada skala nonius. Angka ini menunjukkan nilai desimal dari pengukuranmu. Misalnya, kalau garis yang cocok berada pada angka 5 pada skala nonius, maka nilai desimalnya adalah 0,05 cm.

Hindari Kesalahan Saat Menggunakan Jangka Sorong

Siapa sih yang nggak pernah salah? Tapi, kita bisa kok minimalisir kesalahan saat menggunakan jangka sorong. Caranya?

  • Tekanan: Pastikan kamu nggak menekan jangka sorong terlalu kuat saat mengukur. Tekanan yang berlebihan bisa membuat benda yang diukur berubah bentuk, dan hasilnya jadi nggak akurat. Ingat, lembut tapi pasti!
  • Kotoran: Jaga jangka sorong tetap bersih. Kotoran atau debu bisa menghambat pergerakan rahang jangka sorong, dan bisa membuat pembacaan menjadi tidak akurat. Bersihkan jangka sorong secara berkala dengan kain yang lembut.
  • Korosi: Jangka sorong terbuat dari logam, jadi rentan terhadap korosi. Simpan jangka sorong di tempat yang kering dan bersih, dan jangan lupa olesi dengan minyak pelumas untuk mencegah korosi.
  • Penggunaan: Jangan gunakan jangka sorong untuk mengukur benda yang terlalu panas atau terlalu dingin. Suhu yang ekstrem bisa mempengaruhi akurasi pengukuran.

Merawat Jangka Sorong Agar Awet dan Akurat

Jangka sorong itu investasi, lho! Makanya, kita harus rawat baik-baik biar awet dan tetap akurat.

  • Bersihkan Secara Berkala: Bersihkan jangka sorong dengan kain lembut dan kering secara berkala. Jangan lupa bersihkan bagian-bagian yang sulit dijangkau dengan sikat kecil. Hindari menggunakan bahan kimia yang keras, karena bisa merusak jangka sorong.
  • Olesi dengan Minyak Pelumas: Olesi rahang jangka sorong dengan minyak pelumas ringan secara berkala. Minyak pelumas akan membantu menjaga pergerakan rahang tetap lancar dan mencegah korosi.
  • Simpan di Tempat yang Aman: Simpan jangka sorong di tempat yang kering, bersih, dan terhindar dari sinar matahari langsung. Gunakan kotak penyimpanan khusus untuk jangka sorong agar terhindar dari benturan atau goresan.
  • Hindari Benturan: Jangka sorong adalah alat yang sensitif. Hindari menjatuhkan atau membenturkan jangka sorong ke benda keras. Jika terjadi benturan, segera periksa kondisi jangka sorong untuk memastikan tidak ada kerusakan.

Poin-Poin Penting tentang Penggunaan Jangka Sorong yang Aman dan Efektif

  • Gunakan Jangka Sorong yang Tepat: Pilih jangka sorong yang sesuai dengan jenis dan ukuran benda yang akan diukur. Jangan gunakan jangka sorong yang terlalu kecil atau terlalu besar, karena bisa mempengaruhi akurasi pengukuran.
  • Pastikan Jangka Sorong dalam Kondisi Baik: Sebelum menggunakan jangka sorong, pastikan jangka sorong dalam kondisi baik, bersih, dan berfungsi dengan baik. Periksa rahang, skala, dan tombol pengunci untuk memastikan tidak ada kerusakan.
  • Baca Skala dengan Teliti: Perhatikan skala utama dan skala nonius dengan teliti. Pastikan mata tegak lurus dengan skala dan cari garis yang tepat berimpit.
  • Jangan Menekan Terlalu Kuat: Tekanan yang berlebihan pada jangka sorong bisa membuat benda yang diukur berubah bentuk dan hasil pengukuran menjadi tidak akurat.
  • Bersihkan Setelah Digunakan: Bersihkan jangka sorong dengan kain lembut dan kering setelah digunakan. Simpan di tempat yang aman dan kering untuk mencegah korosi.

Membaca jangka sorong, seperti mengatur uang, butuh ketelitian. Kamu harus bisa membedakan skala utama dan skala nonius, lalu mencocokkannya dengan cermat. Sama seperti saat mengatur uang, kita perlu tahu mana yang prioritas dan mana yang bisa ditunda. Nah, untuk tahu lebih lanjut tentang cara mengatur uang yang baik, kamu bisa baca artikel bagaimana cara mengatur uang yang baik.

Setelah menguasai seni mengatur uang, kamu pun bisa lebih fokus pada membaca jangka sorong dengan tenang dan tepat!

------
